热释电红外传感器
输出信号：崎岖电平输出
窗口尺寸：3*4mm
感应距离：10M（透镜SB-F-02）差别距离详见透镜选型
感应角度：120°（水平偏向）
事情电压：2.2-3.7V
静态功耗：＜12uA
森霸NS412型号是一个将数字智能控制电路与人体探测敏感元都集成在电磁屏障罩内的热释电红外传感器。。。。。。人体探测敏感元将感应到的人体移动信号通过一个甚高阻抗差分输入电路耦合到数字智能集成电路芯片上，，， ， ，，数字智能集成电路将信号转化成数字信号，，， ， ，，当PIR信号凌驾选定的数字阀值时就会有延时的REL电平输出。。。。。。时间参数通过电阻设置，，， ， ，，用以控制用电器一连事情的延时时间。。。。。。所有的信号处置惩罚都在一个芯片上完成。。。。。。
数字信号处置惩罚
低电压、低功耗，，， ， ，，热机时间短
电源抑制比高，，， ， ，，抗射频滋扰
特殊内置红外传感器的二阶巴特沃斯带通滤波器，，， ， ，，屏障其它频率的输入滋扰
具有准时时间,并模拟时间一连可调
稳固性好、有用抑制重复误行动
应用电路简朴
1.极限值 （凌驾下面表格中数值可能造成器件的永世性损坏）
参量 | 符号 | 最小值 | 最大值 | 单位 |
事情温度 | TST | -30 | 70 | ℃ |
任何引脚极限 | Into | -100 | 100 | MA |
存储温度 | TST | -40 | 80 | ℃ |
2.事情条件 (T=25°C, Vdd=3V，，， ， ，，除尚有划定外)
| 参量 | 符号 | 最小值 | 典范值 | 最大值 | 单位 | 备注 |
| 电源电压 | VDD | 2.2 | 3 | 3.7 | V | |
| 事情电流 | IDD | 9 | 9.5 | 11 | μA | |
| 迅速度阀值 | VSENS | 90 | μV | 不可调 | ||
| 探测波长 | λ | 5 | 14 | um | ||
| 输出REL | ||||||
| 输出低电流 | IOL | 10 | MA | VOL<1V | ||
| 输出高电流 | IOH | -10 | MA | VOH>(VDD-1V) | ||
| REL的低电平输出锁准时间 | TOL | 2 | S | 不可调 | ||
| REL的高电平输出延时时间 | TOH | 2 | 3600 | S | ||
| 输入ONTIME | ||||||
| 电压输入规模 | 0 | VDD1/2 | V | 调理规模在0V和VDD1/2间 | ||
| 输入偏置电流 | -1 | 1 | μA | |||
| 振荡器和滤波器 | ||||||
| 低通滤波器阻止频率 | 7 | Hz | ||||
| 高通滤波器阻止频率 | 0.44 | Hz | ||||
| 芯片上的振荡器频率 | FCLK | 64 | KHz | |||

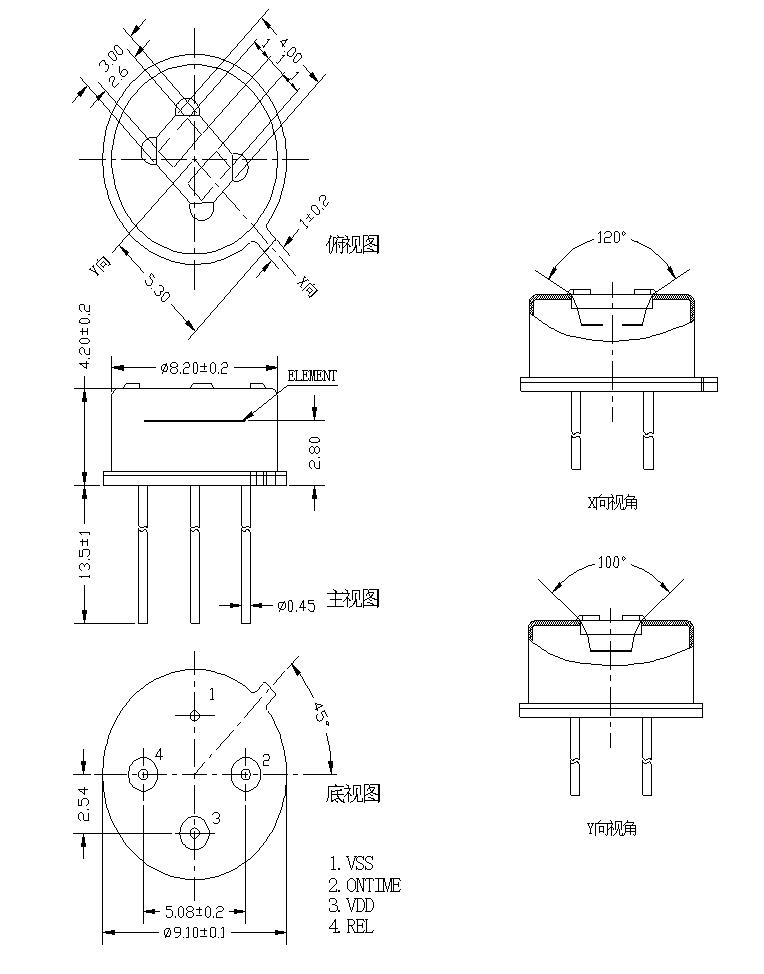

产品尺寸图
注重事项
传感器的出厂参数，，， ， ，，均在标准黑体及稳固测试情形下经由数分钟稳固时间后测试取得。。。。。。
传感器需团结菲涅尔透镜使用抵达理想的感应角度及感应距离。。。。。。
传感器的感应距离与情形温湿度、收罗目的的温度和移动偏向、菲涅尔透镜、放大倍数设置均有直接关系，，， ， ，，使用时请综合思量。。。。。。
传感器内部敏感元件较为薄脆，，， ， ，，使用时请轻拿轻放，，， ， ，，高频震惊或跌落撞击可能导致敏感元件爆发断裂。。。。。。
传感器窗口为硅基半导体特殊质料真空镀膜滤光镜片，，， ， ，，使用时请勿用手或硬物直接接触。。。。。。
传感器窗口选型：模拟直插双元产品：S：3*4mm，，， ， ，，B：3.8*5mm，，， ， ，，数字直插双元产品：S：3*4mm，，， ， ，，L：3.8*5mm，，， ， ，，M：4.2*5.2mm,直插四元产品：X：4*4mm，，， ， ，，Q：4.9*4.9mm。。。。。。详情请与营业员相同。。。。。。
传感器引线长度选型：通例默认13.5mm，，， ， ，，若有其他需求可详询营业员，，， ， ，，支持定制引线长度。。。。。。
传感器其他详细信息请详见产品说明书。。。。。。
